Shanghai XXX Industrial Co., Ltd - Двухступенчатый винтовой воздушный компрессор ZiQi GAT-75AC

1.Шанхай ХХХ Industrial Co., Ltd., использование до трансформации: два комплекта компрессора ZIQI GAS-75A, два комплекта компрессора GAS-37A и один компрессор другой марки мощностью 37 кВт, из которых два компрессора GAS-37A и один компрессор другой марки мощностью 37 кВт используются в качестве резервных. машины. На более позднем этапе расхода сжатого воздуха было недостаточно. Компания ZIQI поняла потребности клиентов в сжатом воздухе и сформулировала план по добавлению одного комплекта двухступенчатого винтового воздушного компрессора GAT-75ACF для замены компрессора ZIQI GAS-75A.

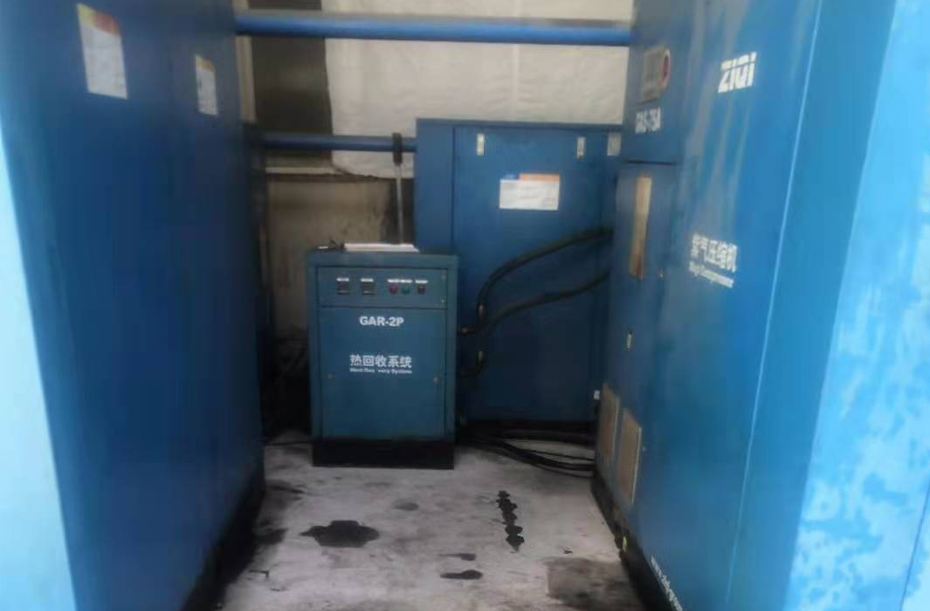

2>.Наглядные фотографии компрессорной комнаты заказчика до ремонта:

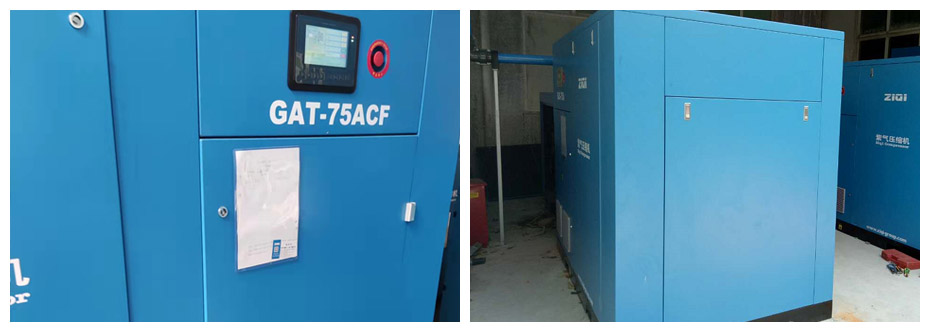

3>.Фотографии компрессорной комнаты заказчика после ремонта:

4>.Ситуация чтения и записи данных расходомера и счетчика электроэнергии:

1. 27 декабря 2021 г. 20:00 ~ 28 декабря 2021 г. 20:00 (24 часа), чтение и запись данных расходомера и счетчика электроэнергии «компрессора GAT-75ACF при работе на промышленной частоте»;

2. 28 декабря 2021 г. 20:00 ~ 29 декабря 2021 г. 20:00 (24 часа), считать и записать данные расходомера и счетчика электроэнергии «компрессора ГАЗ-75А при работе на промышленной частоте»;

3. 29 декабря 2021 г. 20:00 ~ 30 декабря 2021 г. 20:00 (24 часа), считать и записать данные расходомера и счетчика электроэнергии «компрессора ГАЗ-75А при работе с переменной частотой»;

4. 30 декабря 2021 г. 20:00 ~ 31 декабря 2021 г. 20:00 (24 часа), считать и записать данные расходомера и счетчика электроэнергии «компрессора GAT-75ACF при работе с переменной частотой»;

5>.Период измерения компрессора GAT-75A с 12:00 до 14:00, а частота 2 часа/время.

Данные измерений резюмируются следующим образом:

ГАТ-75А

6>.Период измерения компрессора ГАЗ-75А с 14:30 до 18:30, периодичность 2 часа/раз.

Данные измерений резюмируются следующим образом:

ГАЗ-75А

Время записи: 2021-январь -24

7>.Резюме:

Общее потребление электроэнергии ГАТ-75А составляет 123,6 кВт·ч, общее потребление сжатого воздуха – 1178,12 Нм³ (стандарт), а общая энергоэффективность – 0,1049 кВт·ч/Нм³.

Общее потребление электроэнергии ГАЗ-75А составляет 250,8кВт·ч, общее потребление сжатого воздуха – 2169,18Нм³ (стандарт), общая энергоэффективность – 0,1156 кВт·ч/Нм³.

GAT-75A, удельная мощность составляет 6,102 кВт/(м³/мин), измеренная потребляемая мощность базового блока составляет 0,1049 кВт·ч/Нм³, а системная частота составляет 65%.

ГАЗ-75А, удельная мощность 6,961кВт/(м³/мин), измеренная эталонная потребляемая мощность на единицу 0,1156 кВт·ч/Нм³, частота системы работает на 75%.

Базовое энергопотребление:

(ГАЗ-75А-ГАТ-75А)/ГАЗ-75А

(0,1156-0,1049)/0,1156=9,25%

Из вышеприведенного анализа данных делается вывод, что ГАТ-75А на 9,25% лучше эталонного ГАЗ-75А.

Ежемесячный расчет энергосбережения:

75кВт×24ч×30 дней×9,25%=4995кВт/месяц

После завершения реконструкции проекта экономия энергии составляет около 60 000 кВтч/год.
